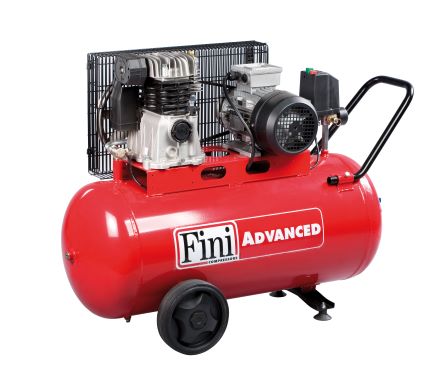

Batni kompresor MK102-100-2 na jermenski pogon

  • Rezervoar 100 l
  • Pretok zraka 235 l/min
  • Efektivna dobava zraka 170 l/min
  • Max tlak 10 bar
  • Moč motorja 1,5 kW
  • Teža 67 kg
  • Velikost 103 x 44 x 85 cm
  • Glasnost 76 db


Batni kompresor MK102-100-2 je kompresor, zasnovan za profesionalno uporabo: obrtna podjetja in  delavnice, kjer je potreben stalen dotok zraka brez prekinitev ali nihanj moči, za dela kot so: zabijanje žebljev, izpihovanje, barvanje, polnjenje pnevmatik... Jermenski pogon omogoča, da kompresorska glava deluje počasneje, uravnoteženo, je bolj tiha in mehanski deli mazani z oljem, so izpostavljeni manjši obrabi. Enostopenjska kompresorska glava, ki jo ima batni kompresor MK102-100-2 Fini ima dobavo zraka  235 litrov zraka na minuto, 1,5 kW enofazni ali trifazni elektro motor, delovni tlak 10 barov in 100 l rezervoar na kolesih.

Da bi bil batni kompresor vedno učinkovit, je potrebno občasno izpustiti vodo iz rezervoarja, čistiti zračni filter in enkrat letno zamenjati olje.
